互感器检测/计量仪器
1.设计用途

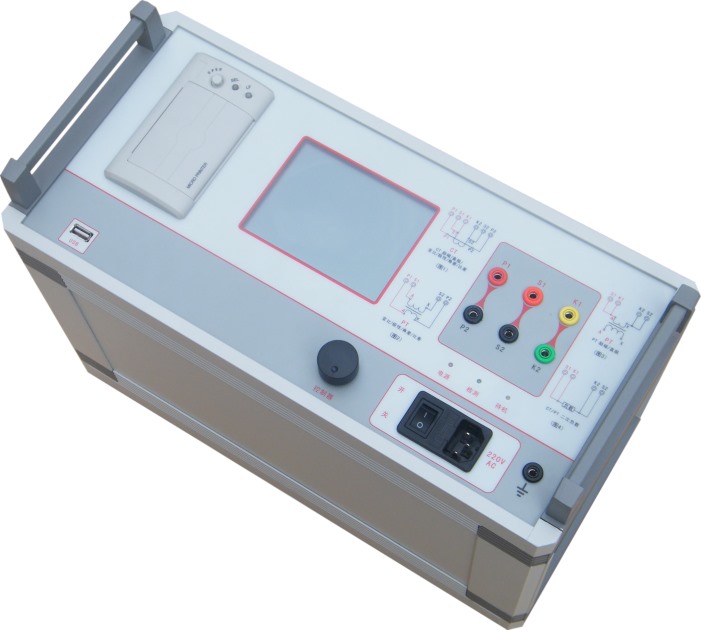

DS-601F互感器测试仪设计用于：
1、对各种保护类、计量类、TP类、GIS套管等（CT和PT）互感器特性进行全自动测试，
2、适用于实验室也适用于现场检测。
2.参考标准
GB 1207-2006、GB 1208-2006（IEC 60044-1）、GB16847-1997（IEC 60044-6）
3.主要特征
• 支持检测CT和PT（保护类、计量类、TP 类）稳态和暂态等参数.
• 采用先进的变频电源技术，（伏安特性）励磁拐点电压高达30KV.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示界面.
• 按规程自动给出（励磁）拐点值.
• 高能精度、支持检测0.2S级互感器
• 自动给出5%和10%误差曲线.
• 可保存3000组测试数据，掉电后不丢失.
• 支持U盘转存数据，可以通过标准的PC进行读取，并生成检测报告.
• 小巧轻便，非常利于现场测试.
CT（保护类、计量类、TP 类）
PT（电磁式电压互感器）
• 伏安特性曲线（励磁特性）
• 自动给出拐点值
• 自动给出5%和10%的误差曲线
• 变比测量
• 比差测量
• 相位测量（角差）
• 极性判断
• 二次绕组电阻测量
• 二次实际负荷测量
• 铁心退磁
• 准确限值系数（ALF）
• 仪表保安系数（FS）
• 二次时间常数(Ts)
• 剩磁系数(Kr)
• 饱和及不饱和电感
• 伏安特性曲线检测（磁化曲线）
• 变比测量
• 比差测量
• 角差（相位）测量
• 极性判断
• 自动给出拐点值
• 二次绕组电阻测量
• 二次实际负荷测量
• 铁心退磁
5. DS-601F互感器测试仪主要技术参数：（表2）
项 目
参 数
工作电源
AC220V±10% 、50Hz
设备输出
0～220Vrms， 5Arms（20A峰值）
等效励磁电压
30KV
比差测试精度
≤0.05%
二次绕组
电阻测量
范围
0.1～300Ω
精度
≤0.5%
二次实际
负荷测量
范围
5～1000VA
精度
≤0.5%
相位测量
（角差）
精度
±4min
分辨率
0.1min
CT
变比测量
范围
5-25000A/5A（5000A/1A）
精度
±0.5%
PT
变比测量
范围
1:10000
精度
≤0.5%
工作环境
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量
尺寸：40×20×26(cm) ， 重量：≤10Kg
