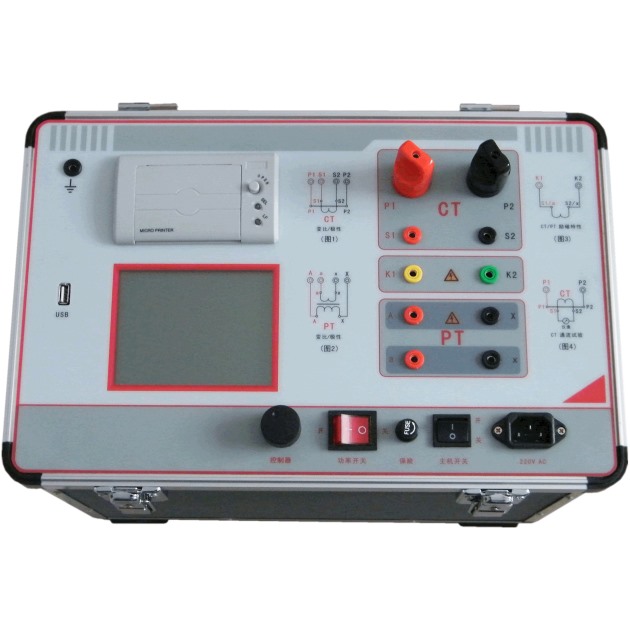

DS-601B 互感器伏安特性综合测试仪
  • DS-601B 互感器伏安特性综合测试仪

DS-601B 互感器伏安特性综合测试仪

所属类别:互感器检测/计量仪器

产品规格:
常规型

  • 1.设计用途

    设计用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。

    2.参考标准

    GB 1207-2006、GB 1208-2006

    3.主要特征

    • 支持检测CTPT

    • 满足 GB1207、GB1208等规程要求.

    • 无需外接其它辅助设备,单机即可完成所有检测项目.

    • 自带微型快速打印机、可直接现场打印测试结果.

    • 采用智能控制器,操作简单.

    • 大屏幕液晶,图形化显示接口.

    • 按规程自动给出CT/PT(励磁)拐点值.

    • 自动给出5%和10%误差曲线.

    • 可保存3000组测试资料,掉电后不丢失.

    • 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告.

    • 小巧轻便≤22Kg,非常利于现场测试.

    4.测试仪主要测试功能:(见表1


    CT

    PT

    伏安特性(励磁特性)曲线

    伏安特性(励磁特性)曲线

    自动给出拐点值

    自动给出拐点值

    自动给出5%10%的误差曲线

    变比测量

    变比测量

    极性判断

    极性判断

    交流耐压测试

    一次通流测试

    铁心退磁

    交流耐压测试

    铁心退磁

    1

    5. 测试仪主要技术参数: (见表2

    工作电源

    AC220V±10% 50Hz

    设备输出

    01000V20A峰值

    大电流输出

    0600A

    励磁测量精度

    ≤0.5%0.2%*读数+0.3%*量程)

    CT

    变比测量

    范围

    ≤5000A/1A(25000A/5A)

    精度

    0.5%

    PT

    变比测量

    范围

    1KV500KV

    精度

    0.5%

    工作环境

    温度:-10 40,湿度:≤90%,海拔高度:≤1000m

    尺寸、重量

    尺寸:410mm ×260mm×340mm 重量:≤20Kg
