DSJF-220C局部放电检测仪

所属类别:变压器测试仪器

产品规格:

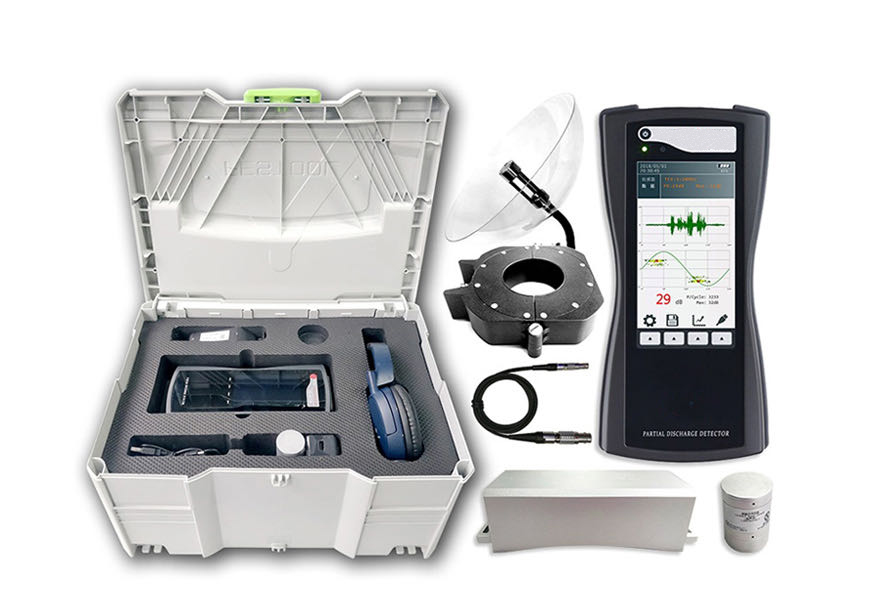

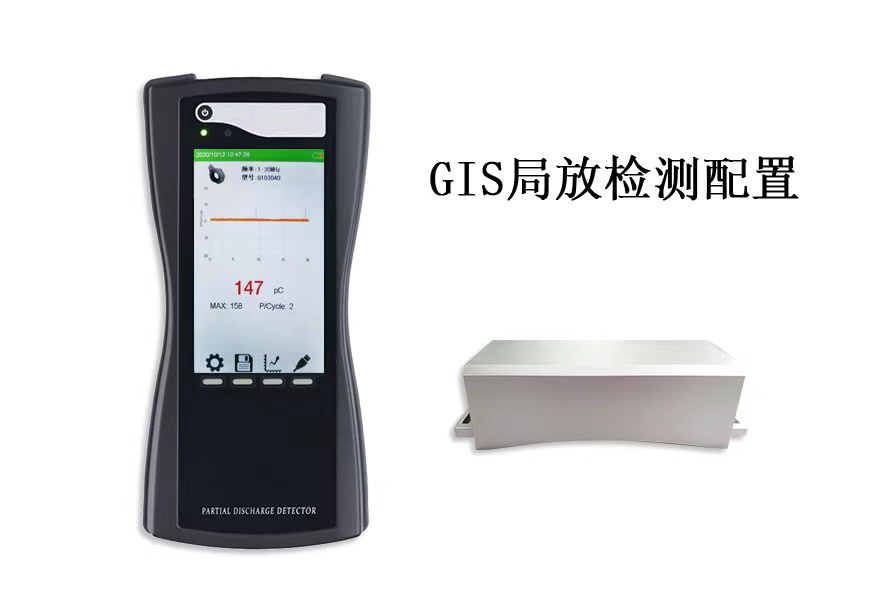

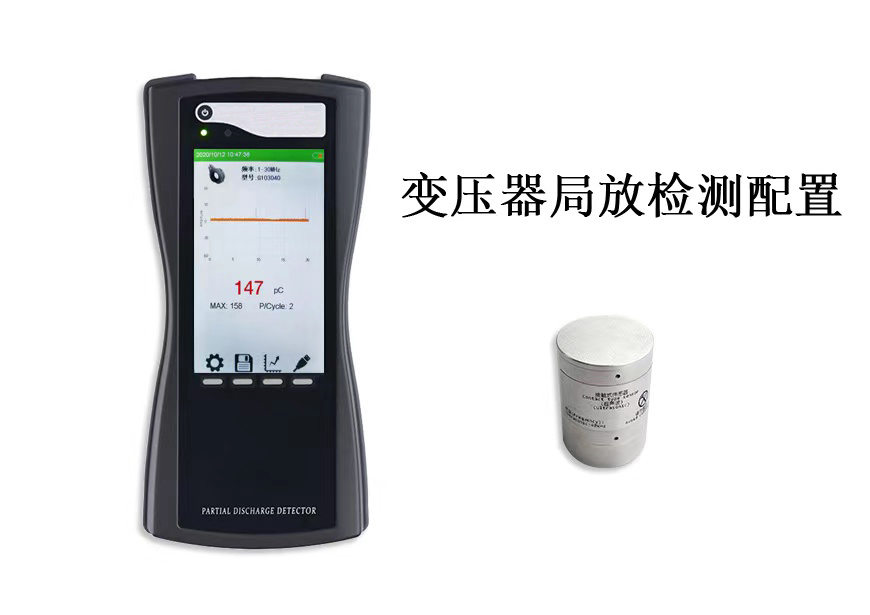

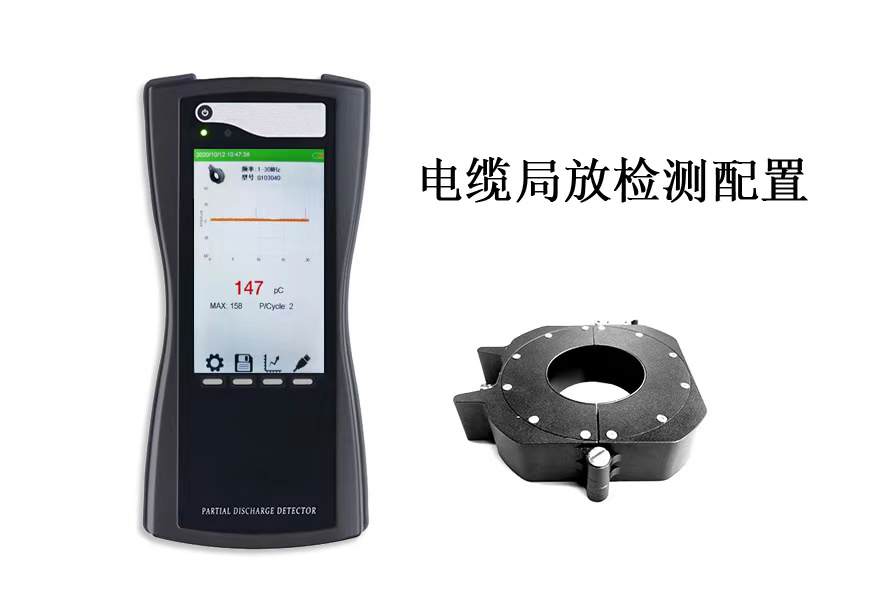

包含变压器局放测试,电缆局放测试,GIS局放测试

  • 产品介绍

    2.1注意事项

    本产品用于高压开关柜、环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备的绝缘状态检测与评估。该装置使用时有如下注意事项:

    ☀ 请在温度-20℃~50℃,相对湿度不超过 80%的室内使用;

    ☀ 请远离易燃易爆危险品;

    ☀ 仪器首次上电时请先充电,当充电指示灯亮时,方可开机;

    ☀ 为防止干扰或漏电事故,请在充电时关闭电源开关;

    ☀ 如有液体与腐蚀性物质接触到仪器,应立即停止使用并关机,由专业人员处理;

    ☀ 所有接插件为进口连接器,应采用抽插式插拔,切勿螺纹式旋转、摇动接插件、强拽电缆线,插拔接插件用力适中、接插时应插到位;

    ☀ 所有主机与附件均不得拆卸,若确实需要需由本公司售后服务人员拆卸。

    2.2 简述

    本产品可广泛应用于电力系统的剧院检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:

    局部放电强度检测:通过测量 1 个工频周期内的放电信号,根据放电脉冲序列中最大值(dB)来表征局部放电的强度。

    局部放电频度检测:装置测量 1 个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

    2.3 产品特点

    ☀ 配置不同传感器实现几乎所有的电气设备的局部放电检测;

    ☀ 提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;

    ☀ 人性化的人机界面方便不同设备的数据管理,包括历史数据变化趋势的追溯、横向与纵向数据分析,实现被测设备360°全面诊断;

    ☀ 内置超声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器;

    ☀ 采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;

    ☀ 测试带宽范围为30kHz ~ 2.0GHz,适用各种频段的检测原理;


    2.4 产品应用

    ☀ 发、配电企业

    ☀ 铁路系统

    ☀ 石油化工供电系统

    ☀ 航空航天检测领域

    ☀ 自动化检测领域

  • 参数指标

    TEV 测量

    UHF 测量

    测量范围

    0-60 dBmV

    检测频段

    300-2000MHz

    分辨率

    1dB

    测量范围

    -75dBm-0dBm

    精度

    ±1dB

    精度

    1dBm

    每周期最大脉冲

    1400

    传感器频段

    300-2000MHz

    测量频带

    3~100MHz

    AA 测量

    AE 测量

    测量范围

    -6dBμV~68dBμV

    测量范围

    -6dBμV 68dBμV

    分辨率

    1dB

    分辨率

    1dB

    精度

    ±1dB

    精度

    ±1dB

    传感器中心频率

    40 kHz

    频率范围

    20~200 kHz

    HFCT 测量

    传感器传输阻抗

    5mV/mA

    检测频率

    130MHz

    灵敏度

    ≤50pC

    硬件

    外壳

    ABS

    显示

    4.0 RGB液晶屏

    连接器

    USB 接口(电器)

    3.5mm 声耳插孔

    超声传感

    无线 wifi

    无线同步基准

    耳机

    最小 8 欧姆

    SD

    标配 16G ~64G

    内置电池

    3.7V/5000mAh 锂电池

    工作时间

    6 小时

    充电器

    AC 90-264V DC 5V

    使用温度

    -20 ~50

    湿度

    20-85% 相对湿度

    体积重量

    210*100*35(mm)0.4KG(主机)
